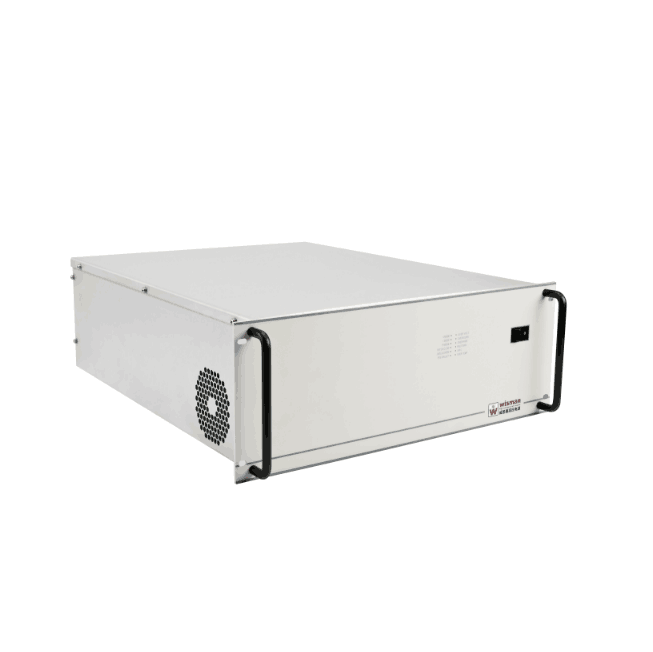

Introduzione:

1. Tensione di uscita: 0 ~ ± 2 KV regolabile in continuo

2. Corrente di picco: 40 A

Applicazione tipica:

Test di immunità transitoria in modalità comune CMTI a semiconduttore, ecc.

Descrizione delle caratteristiche:

Tensione in ingresso: AC220V, ±10%;

Tensione impulsiva in uscita: massimo ±2kV, regolabile in continuo;

Ampiezza dell'impulso: 100ns ~ 10us;

Frequenza degli impulsi: 100 Hz;

Pendenza di salita dell'impulso: 50 KV/us, 100 KV/us, 150 KV/us, 200 KV/us, 250 KV/us (opzionale 300 KV/us);

Modalità di controllo degli impulsi:

Trigger interno, trigger integrato, funzionamento automatico del software, tempo di lavoro regolabile

Trigger TTL esterno, isolamento fotoaccoppiatore interno, computer host computer,

Regolazione degli impulsi: regola l'ampiezza della tensione di uscita, l'ampiezza dell'impulso e la frequenza tramite il computer host del computer

Connettore: connettore di uscita ad alta tensione a doppio nucleo, l'alimentatore a impulsi ad alta tensione emette alta tensione attraverso il connettore a doppio nucleo e la lunghezza totale del cavo ad alta tensione è di 1 metro

Connettore di ingresso alimentazione: terminale di alimentazione standard

Connettore trigger a impulsi: BNC collegato all'interfaccia trigger TTL

Temperatura ambiente: da 0 a +50°C durante il funzionamento

Stoccaggio da -20°C a +80°C

Dimensioni: lunghezza 580mm, larghezza 485mm, altezza 266mm

Peso: circa 15 kg.
