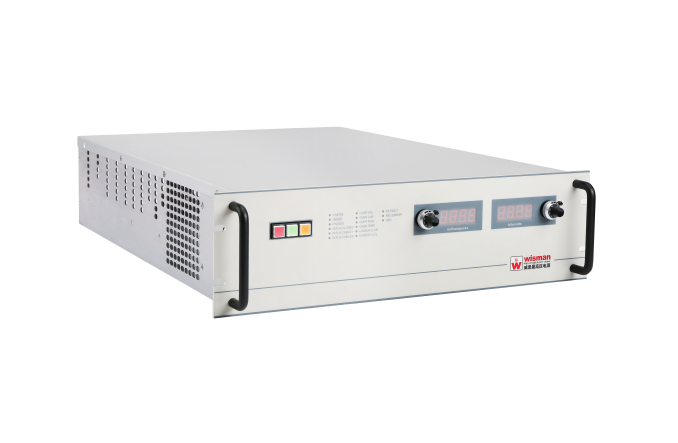

Generatore di raggi X serie XDF

INTRODUZIONE



Il generatore di raggi X della serie XDF di Wisman adotta un nuovo design dell'inverter, che include IGBT per la commutazione dell'alimentazione e fornisce nuovi livelli di affidabilità. Inoltre, il rumore audio nello stato di funzionamento normale dovuto al funzionamento a una frequenza più elevata verrà eliminato mediante la riprogettazione dell'XDF l'alimentazione interna del filamento di.

Il generatore di raggi X della serie XDF di Wisman utilizza una sorgente di corrente a onda sinusoidale, prodotta da circuiti risonanti in serie a sfasamento a frequenze di commutazione superiori a 20kHz per generare alta tensione CC. Ciò può eliminare le radiazioni elettromagnetiche indesiderate normalmente associate ai regolatori di commutazione e di controllo dell'alimentazione. Il generatore di raggi X XDF di Wisman può realizzare il raffreddamento ad aria in uno chassis alto da 5,25" (3U) grazie alla sua alta efficienza. L'interfaccia digitale RS-232, RS-485 ed ET lo rendono facilmente integrabile al tuo sistema di analisi a raggi X.

APPLICAZIONE:

Tubo a raggi X

Diffrattometro X

Misuratore di fluorescenza X

Ricerca scientifica

OPZIONEANLA FUNZIONE:

Arresto per sovraccarico AOL FG terreno flottante
CPC potenza di uscita costante FGLL terra flottante a bassa dispersione
LR bassa ondulazione NSS nessun avvio lento
SS(X) ATP ad avvio lento personalizzato durante lo spegnimento
Spegnimento dell'arco AT a potenza costante CPC
Uscita di gruppo DB 2 NAD senza protezione contro l'arco elettrico
Regolazione fine della tensione FCV Ripristino remoto RFR

SPECIFICHE

Ingresso: AC220±10%, (AC220V trifase opzionale)
Uscita: da 1 KV a 70 KV e altra uscita di tensione massima opzionale, da 0 V alla tensione più alta regolabile.
Controllo della tensione:

Locale: il potenziometro multigiro può impostare la tensione di uscita tra 0 V e la tensione più alta.
Remoto: il segnale di controllo esterno da 0 a 10 V può regolare l'uscita da 0 V alla tensione di uscita più alta.
Controllo corrente:

Locale: il potenziometro multigiro può impostare la corrente da 0 alla corrente più alta.
Remoto: il segnale di controllo esterno da 0 a 10 V può trasferire la corrente impostata da 0 alla corrente più alta.
Voltaggio del filamento: 0-12Vac (il filamento DC può essere personalizzato)
Corrente del filamento: 0-5A regolabile (0-12A può essere personalizzato),
Regolazione del voltaggio:
Carico relativo: 0,005% (nessun carico rispetto al carico nominale)
Ingresso relativo: ±0,005% (la variazione della tensione di ingresso è ±10%)
Regolamento attuale:
Carico relativo: 0,0%1 (nessun carico rispetto al carico nominale)
Ingresso relativo: ±0,005% (variazione della tensione di ingresso ±10%).
Tensione di ondulazione: 0,%1 PP +1Vrms.
Coefficiente di temperatura: 100 ppm, coefficiente di temperatura più elevato può essere personalizzato.
Stabilità: meno di 100 ppm all'ora dopo l'avvio per mezz'ora.
Temperatura ambiente: da 0 a +50°C.
Temperatura di conservazione: da -40 ℃ a +85 ℃.
Indicazione di tensione e corrente: misuratore da pannello digitale a 4 cifre con una precisione di %1 in condizioni di uscita nominali.
Dimensioni:
4000 W: 1-60 KV altezza 132 mm (3U) larghezza 483 mm, lunghezza 610 mm,
Peso: 40 kg
Connettore:
Connettore di uscita ad alta tensione: il condotto isolante incassato e il cavo ad alta tensione sporgente sono collegati da un connettore metallico. Il cavo ad alta tensione viene fornito standard con 1 metro.
Connettore di ingresso e uscita: DB50, inclusi segnali di controllo e visualizzazione.
Controllo remoto della tensione e della corrente in uscita:
È possibile utilizzare un potenziometro esterno per controllare a distanza la tensione e la corrente di uscita utilizzando il riferimento di tensione di 10 V all'interno dell'alimentatore.
Indicazione remota di tensione e corrente: JP1 contiene segnali di indicazione di tensione e corrente da 0 a 10 V, che possono essere collegati a vari misuratori digitali o puntatori
Misurazione e controllo remoto del computer: tensione, corrente, temperatura del telecomando opzionale del computer
